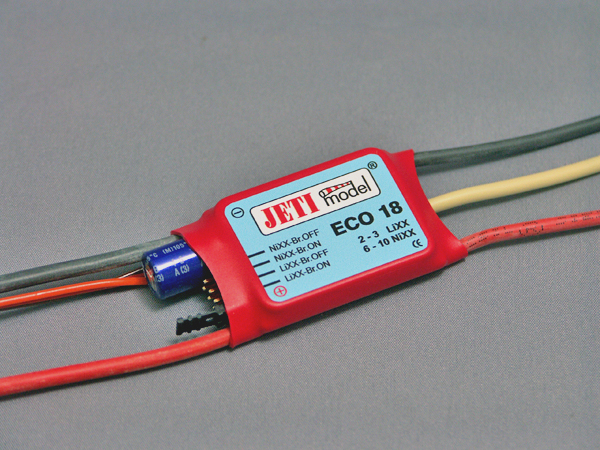

• JETI ECO 18スピードコントローラー
チェコJETIのスピードコントローラ
商品番号:LB16117

Jeti ECOシリーズは、工場出荷時からLi-Poに対応したコントローラーで、難しいプログラミングなど行う必要がなくジャンパーピンを挿すだけでバッテリーの選択およびブレーキのオン・オフがセットできます。目で見てわかるのではじめての方にも非常に扱いやすく出来上がっています。なおセル数なども自動認識しますので、Li-Poの場合にも安心です。

?JETI ECO シリーズブラシレスモーター用Li-Po 対応スピードコントローラー取扱説明書(日本語)

※ PDFファイルをごらん頂くためには表示ソフトの Acrobat Reader が必要です。
お持ちでない方は下の「Get Acrobat Reader」ボタンをクリックして,無料の Acrobat Readerを入手してください。


JETI ECOシリーズの使用方法

(1) コントローラーから出ている黒、黄色、赤の3本のケーブルをモーターに接続します。直接ハンダするよりコネクターを取り付けて接続したほうが回転方向の変更などの際も便利です。モーターとの接続はこれら3本をどのように接続してもいいのですが、もし希望する回転方向と違っていた場合には3本のうちどれか2本を入れ替えてください。これで回転方向を変更することができます。
(2) コントローラーから出ている黒(-)と赤(+)のコードにバッテリーと同じコネクターをハンダ付けします。
(3) バッテリーの種類、ブレーキのオン・オフの選択をしてコントローラー左サイドにある4列のピン(上下にも2列になっています)の上下の相対する2本のピンに小さな黒いジャンパーピンを差し込みます。なおジャンパーピンは2個付属していますが1個はスペアです。

NiXX/Br.OFF:
ニッカド・ニッケル水素でかつブレーキオフの設定。全体で5Vあるいは1セル当たり0.7Vになるとモーターがスローダウンします。

NiXX/Br.ON:
ニッカド・ニッケル水素でかつブレーキオンの設定。全体で5Vあるいは1セル当たり0.7Vになるとモーターがシャットダウンしブレーキがかかります。

LiXX/Br.OFF:?
リポ・リチウムイオンでかつブレーキオフの設定。2セルで6V,3セルの場合は9Vでモーターがスローダウンします。

LiXX/Br.ON:?
リポ・リチウムイオンでかつブレーキオンの設定。2セルで6V,3セルの場合は9Vでモーターがシャットダウンブレーキがかかります。


Specification:
使用可能サーボ数 4サーボ(4-6NiXX、2LiXX)、4サーボ(7-8NiXX、3LiXX)、3サーボ(10NiXX)
対応セル数(電圧) Nicd 4-10, Li-Po 2-3
連続許容電流値 18A
最高電流値 20A(30s)
サイズ 32 x 23 x 7 mm
重量 11 / 21 g(コード含む)
オンオフスイッチ なし

  • 価格:4,362円(税込 4,798円)
