- AMASS EC3コネクターオスメス1ペア【メール便可】
商品番号：LB20605

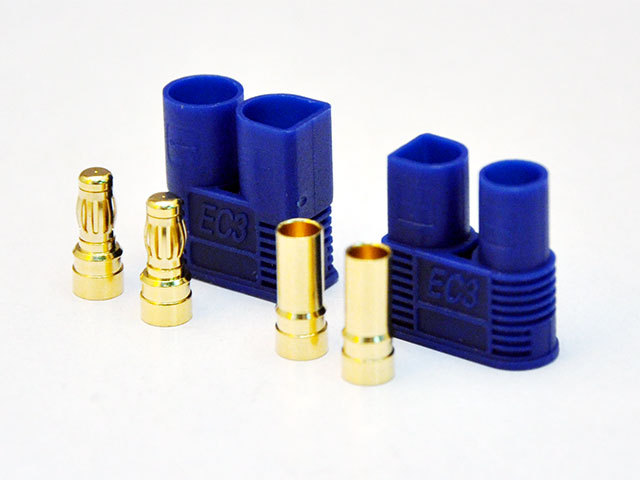

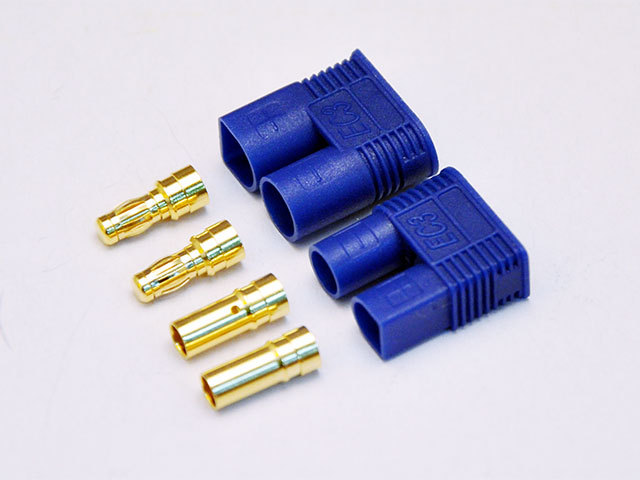

| ●ナイロンハウジング。 ●内径の大きいハウジングに付属3.5mmのオスゴールドコネクター、内径の小さいハウジングに付属3.5mmメスゴールドコネクターを装着します。（写真ではハウジングとコネクターの位置関係が逆になっています。） ●まずケーブルをゴールドコネクターにハンダ付けし、はんだ付けしたコネクターをハウジングに後ろから差し込み、先の細いドライバーを使って押し込みます。手では力が足りませんので、そのドライバーをハンマーやペンチの頭でｔ、ガチッと中で固定されるまで叩き込みます。 ●かなり力が必要になりますがコツを覚えると意外に簡単にできるようになります。 ただ半田がはみ出てしまうと叩き込みが困難になりますのではんだ付けは注意が必要です。 ●なおバッテリーケーブルへのはんだ付けは、かならず片側づつ行って、絶対にショートしないように注意してください。 |
| Specification: | |

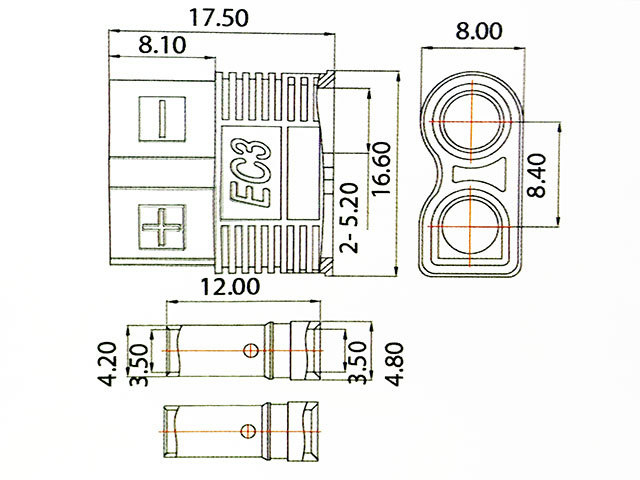

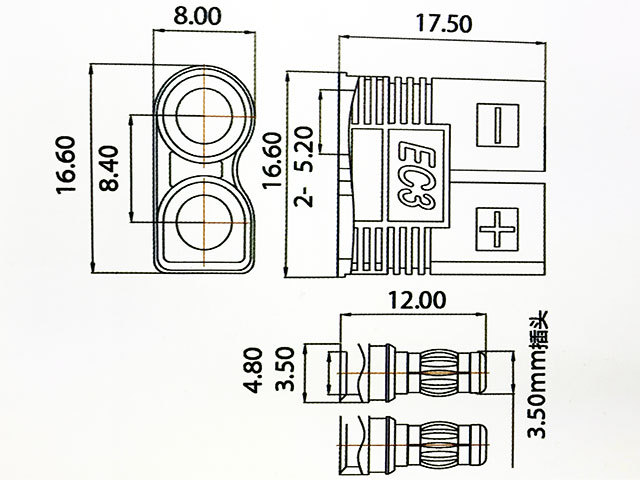

| 外形サイズ | オス17.5x16.6x8.0mm、メス17.5x16.6X8.0mm |
| 重量(1ペア、ハウジングコネクター含) | 4g |
| 最大ケーブルサイズ | 12AWG |
| 許容電流値 | 連続25A、最大50A |
| 動作温度範囲 | -20～120℃ |
- 価格:140円(税込 154円)
