AMASS EC3コネクターオスメス1ペア【メール便可】

AMASS EC3コネクターオスメス1ペア【メール便可】

メーカー:AMASS
型番:EC3-F, EC3-M
JANコード: 4571161016200
価格:

140円 (税込 151円)

[ポイント還元 1ポイント〜]
購入数:
返品期限・条件 返品についての詳細はこちら
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

EC3コネクターオスメス1ペア

■ 商品仕様

製品名EC3コネクターオスメス1ペア
型番EC3-F, EC3-M
JANコード 4571161016200
メーカーAMASS

商品番号:LB20605

●ナイロンハウジング。

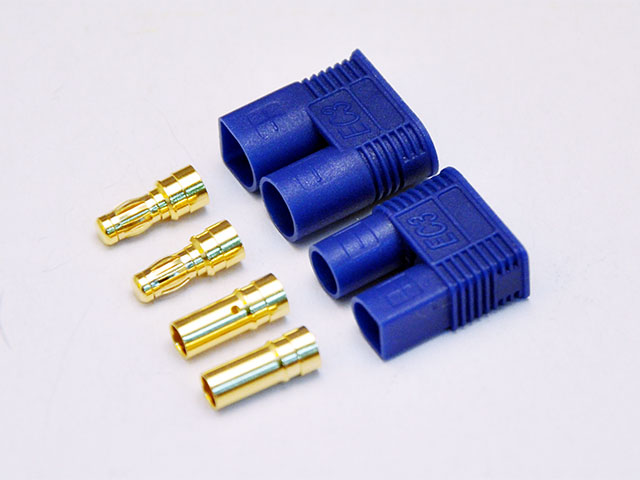

●内径の大きいハウジングに付属3.5mmのオスゴールドコネクター、内径の小さいハウジングに付属3.5mmメスゴールドコネクターを装着します。(写真ではハウジングとコネクターの位置関係が逆になっています。)
●まずケーブルをゴールドコネクターにハンダ付けし、はんだ付けしたコネクターをハウジングに後ろから差し込み、先の細いドライバーを使って押し込みます。手では力が足りませんので、そのドライバーをハンマーやペンチの頭でt、ガチッと中で固定されるまで叩き込みます。
●かなり力が必要になりますがコツを覚えると意外に簡単にできるようになります。
ただ半田がはみ出てしまうと叩き込みが困難になりますのではんだ付けは注意が必要です。
●なおバッテリーケーブルへのはんだ付けは、かならず片側づつ行って、絶対にショートしないように注意してください。


Specification::
外形サイズ オス17.5x16.6x8.0mm、メス17.5x16.6X8.0mm
重量(1ペア、ハウジングコネクター含) 4g
最大ケーブルサイズ 12AWG
許容電流値 連続25A、最大50A
動作温度範囲 -20〜120℃
