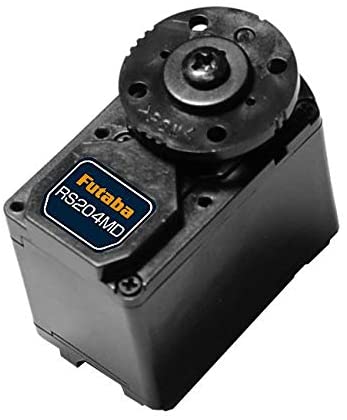

FUTABA ロボット用サーボ ROBOT SERVO RS204MD 00400098-3

商品番号:LB22361

樹脂ギヤ採用 小型軽量サーボ
RS304MDより40%体積を減らし、ADHコネクタでデイジーチェーン接続も可能にしたシリーズ最小のサーボです。通信は、RSシリーズ共通のコマンド方式/PWM方式に対応しています。小型のコミュニケーションロボットや、IoT分野での小型アクチュエータとして使いやすくなっています。

FUTABA ロボット用サーボ ROBOT SERVO RS204MD 00400098-3

メーカー:双葉電子工業
型番:00400098-3
JANコード: 4513886031809
メーカー希望小売価格:
6,050円(税込)
価格:

4,950円 (税込 5,445円)

[ポイント還元 54ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる

■ 商品説明

FUTABA ロボット用サーボ ROBOT SERVO RS204MD 00400098-3

■ 商品仕様

製品名FUTABA ロボット用サーボ ROBOT SERVO RS204MD 00400098-3
型番00400098-3
JANコード 4513886031809
メーカー双葉電子工業

スペック
トルク:  2.1 [kgf・cm]
スピード: 0.19 [s/60°]
重量:   12 [g]
寸法:   27.9×16.0×23.9mm
電源電圧: 5.0[V] (3.7~6.0 [V])
可動範囲: 300 [deg]
通信形式: TTL半二重通信/PWM方式
寸法、取り付け穴位置は取扱説明書をご参照ください。

RS204MD取扱説明書(ver.1.05)(2.36MB)

外形データ

●RS2xxシリーズ本体、付属品、組付寸法/pdf、dxf(169.9KB)

オプション
簡単にフレームへの取付ができ、直交2軸関節を作る事ができる連結パーツを用意しました。
フリーホーンを付ける事で両軸支持構造も可能です。

取付用ブラケットセット
 BS3468 BRACKET SET RS204MD:ブラケット取付用セット
     ブラケット6個、1.2x5タッピンねじ20個、1.2㎜用ワッシャー20個、2x8タッピンねじ20個

ターミナルBOX関係
 BS3476 TERMINAL BOARD TB41AD:TTLコマンド方式サーボ用、ADH端子中継基板(4端子)
 BA2082 TB-RV71EH-7.4V/3W:TTLコマンド方式サーボ用電源スイッチ付、EH端子ターミナルBOX(7端子)
 BC0079 TB-RV71EH POWER CABLE:TB-RV71EH用の電源供給用コネクタ付ケーブル
 BS3308 TB-EH41EH-300:TTLコマンド方式サーボ用、EH端子ターミナルBOX(4端子)
 BB0132 TB22PP:サーボ用コネクタ用ターミナルBOX(4端子)

コネクタ付ケーブル
 BB1182 SERVO CABLE AD-RC B 150:サーボ用コネクタ変換ケーブル 150㎜
 BB1183 SERVO CABLE AD-RC B 300:サーボ用コネクタ変換ケーブル 300㎜
 BB1184 SERVO CABLE AD-EH B 150:EHコネクタ変換ケーブル 150㎜
 BB1185 SERVO CABLE AD-EH B 300:EHコネクタ変換ケーブル 300㎜
 BB1186 SERVO CABLE AD-AD B 70:ADHコネクタ用ケーブル 70㎜
 BB1187 SERVO CABLE AD-AD B 150:ADHコネクタ用ケーブル 150㎜
 BB1188 SERVO CABLE AD-AD B 300:ADHコネクタ用ケーブル 300㎜
 BB1189 SERVO CABLE AD-C B 300:片側にコネクタが無いケーブル 300㎜

取付用ねじ
 BS3471 TAPPING SCREW 1.2X3.5:タッピンねじ、呼び径1.2㎜×L3.5mm(30本入り)
 BS3472 TAPPING SCREW 1.2X5:タッピンねじ、 呼び径1.2㎜×L5mm(30本入り)
 BS3473 TAPPING SCREW 1.2X6:タッピンねじ、呼び径1.2㎜×L6mm(30本入り)
 BS3474 TAPPING SCREW 1.2X8:タッピンねじ、 呼び径1.2㎜×L8mm(30本入り)
 BS3475 PLANE WASHER 1.2X2.8:平ワッシャー、1.2㎜タッピンねじ用

補修用部品
 BS3470 CASE SET RS204MD:ケース補修用部品、アッパー、ミドル、ボトムケースの3種類入り
 BS3469 GEAR SET RS204MD:ギヤ補修用部品、ギヤ、シャフト、ベアリング入り
 BS3477 GREASE MULTIPURPOSE:汎用グリース 8g入り、RS204MDのギヤボックスで1台あたり約0.05gが適量

サーボホーン関係
 BS0532 RS302_304 SCREW 2x8、RS302CD/RS304MD/RS204MD用ホーン固定ねじ(10本入り)
 BS3354 ROBOT SERVO HORN RH01:RS3xx/RS2xxシリーズ共通、サーボホーン(5個入り)
 BS0168 RS30x FREE HORN SET:RS3xx/RS2xxシリーズ共通、フリーホーンホーン(5個入り)

RS2xx/RS3xxシリーズ用 サーボホーン
双葉製ラジコン用サーボのサーボホーンAタイプ~KタイプおよびRS3xxシリーズ用サーボホーンなども取付可能です
※ 詳細は取扱説明書をご覧下さい。
