■ 商品説明

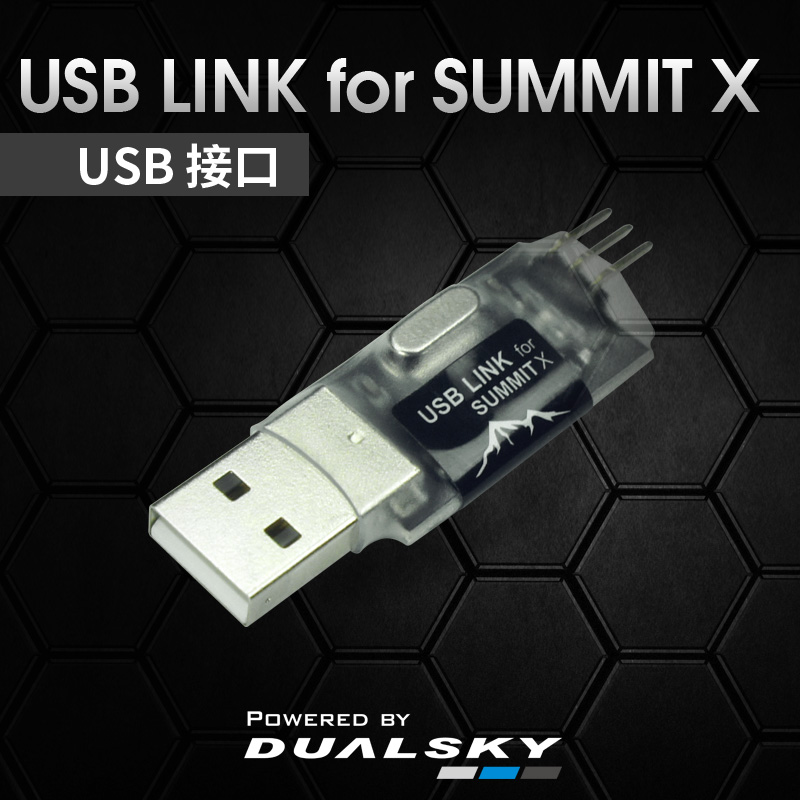

デュアルスカイ SUMMIT X用 USBリンク 42288

■ 商品仕様

製品名デュアルスカイ SUMMIT X用 USBリンク 42288
型番42288
JANコード 6941047122888
メーカーDUALSKY デュアルスカイ



USBリンク(本機)とBLHeli32 Suiteによる各種パラメーターの変更と設定

DualSky Summit XシリーズやHTIRCのHornet32シリーズはARM32ビットMPUを搭載し、BLHeli32に準拠したオープンソフトウエアで動作しています。このため各種設定はBLHeli32Suiteまたはその互換コンフィギュレータで行うことになります。アンプ以外に通常下記機材が必要になります。

(1) 各種PC(Windows,Mac,Linuxなど)
(2) BLHeli32Suiteまたは適合コンフィギュレータ(上記PCに合致するタイプをダウンロード)
(3) USB/UARTシリアルリンクデバイス(本機です)
(4) 動力用LiPO(2-6セル)
(5) ブラシレスモーター

BLHeli32Suiteまたは互換コンフィギュレータのダウンロード

ウインドウズPCの場合は下記GithubページからBLHeliSuite32_32.9.0.5.zipまたはメーカーら提供される互換コンフィギュレーターのZipファイルをダウンロードして適当なフォルダーに入れ解凍します。
BLHeli


解凍してフォルダーを展開すると下記ページの内容が出てきます。
この中にある赤いアイコンが付いたBLHeliSuite32.exeあるいは互換exeファイルをダブルクリックします。
BLHeli


直ちに下記BLHeli32のパラメータ設定画面がポップアップします。
(この画面は上部メニューバーのStylesでAllportを選択しています。)

BLHeli


ここでUSBリンク(本機)をPCに接続します。Windowsの「設定」→「デバイス」にある「Bluetoothとその他のデバイス」の中に「USB-SERIAL CH340(COM6)」のUSBリンク(本機)が認識されていることを確認してください。
BLHeli

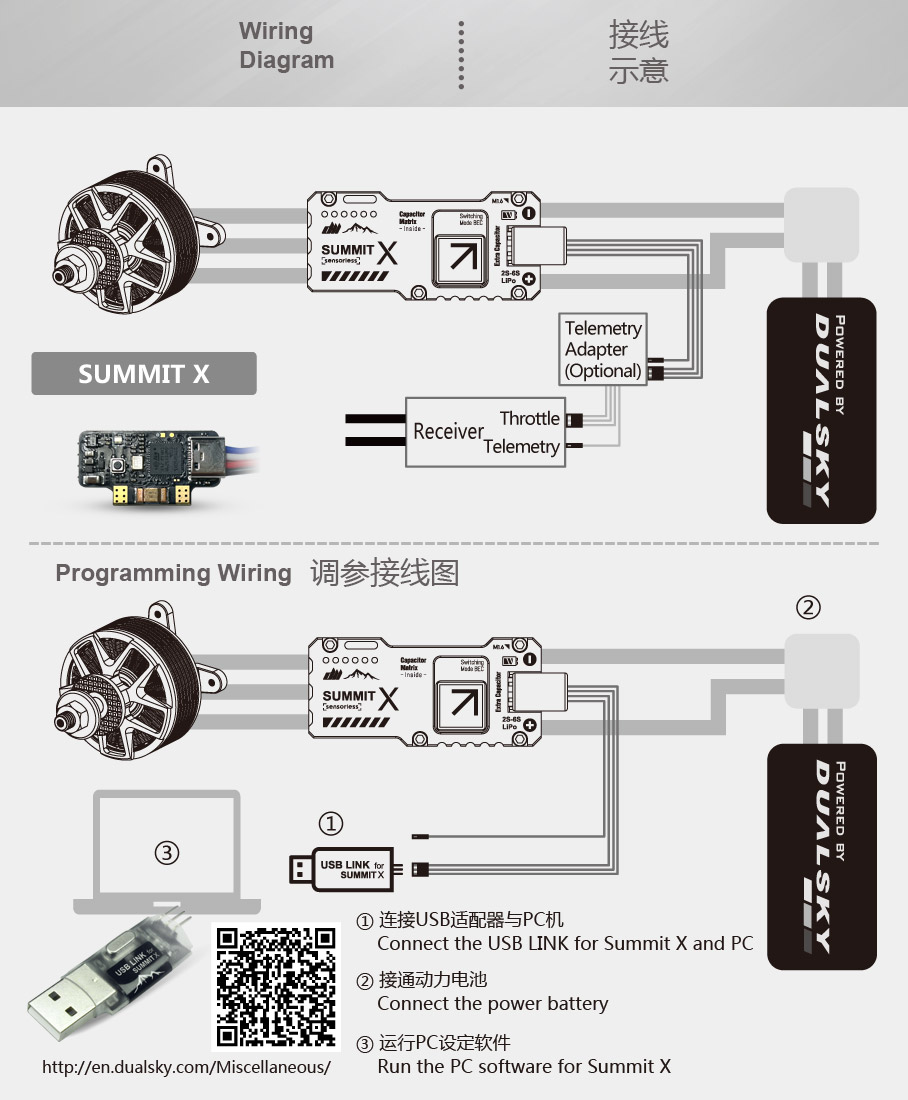

そのうえでUSBリンク(本機)にアンプを接続、モーター そして動力用バッテリーも接続します。下記のような状態になります。
BLHeli


上部メニューバーのSelect BLHeli_32 Interfaceのプルダウンメニューで2番目の(L)BLHeli32 Bootloader(USB/COM)を選択します。
BLHeli


続いてページ下にあるPortでCOM6 USB Serialを選択します。
BLHeli


Connectボタンをクリックしてアンプとの接続を開始します。
BLHeli


ボタンがDisconnectになって接続完了したことを確認できます。
BLHeli


続いてRead Setupボタンをクリックしてアンプの現在の設定内容を読み込みます。 OKボタンをクリックしていよいよ設定変更を行います
BLHeli


ブレーキなどのパラメータを必要に応じて変更し、Write Setupボタンをクリックすると設定変更した内容がアンプに書き込まれます。OKボタンを押して、Disconnectボタンをクリックすれば完了です。なお不明なものに関しては特に変更せずそのままにしてください。またFlashxxxと書かれたボタンが各種ありますがFlashとは最新版のソフトウエアにアップデートするという意味ですので、時々FlashしてアンプのファームウエアやBLHeli32を最新版にしておくといいと思います。
