PILOT スポーツ機 キャバリーノ バルサキット 12147

商品番号:LB22178

10クラススポーツ機「キャバリーノ」はレーザーカット・バルサキットで、胴体背中のプランク材は曲げ加工済みになっており、軽量で正確な機体を短時間で完成することが出来るフィルム貼り完成機にあきたらない方にお勧めの一機です。
キットは300Wクラスの電動仕様として組立が可能なようにベニヤのモーターマウントが入っています。またエンジン機としても製作できるように10-15用エンジンマウントも付属。丈夫なグラス製のカウリングが付属しています。
12%の薄型対称翼ならではのスピードに乗った軽快な飛行が楽しめます。

PILOT スポーツ機 キャバリーノ バルサキット 12147

メーカー:OK模型
型番:12147
JANコード: 4942860600906
メーカー希望小売価格:
14,850円(税込)
価格:

11,475円 (税込 12,622円)

[ポイント還元 126ポイント~]
購入数:
返品期限・条件 返品についての詳細はこちら
お客様の声へのリンク レビューはありません
この商品について問い合わせる
友達にメールですすめる

■ 商品仕様

製品名PILOT スポーツ機 キャバリーノ バルサキット 12147
型番12147
JANコード 4942860600906
メーカーOK模型

■主なセット内容

PILOT スポーツ機 キャバリーノ バルサキット 12147

・レーザーカット加工済み木部材料
・プランク材(胴体は曲げ加工済)
・グラス製カウリング
・プラスチック製キャノピー
・メインギアー、テールギアー
・グラスナイロンエンジンマウント
・電動用ベニアマウント台
・図面(日本語組立説明付き)

※この機体はバルサ製組み立てキットです。

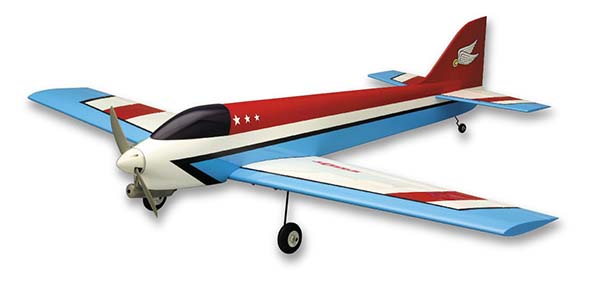

※写真の機体はキットを組み立て、フィルムを貼って仕上げた例です。
※製作には技術や経験を必要とする部分が多くあります。

PILOT スポーツ機 キャバリーノ バルサキット 12147
キットを組み立てたもの。このあとフィルムなどでカバーリングをして仕上げます。

■主な別途準備品

[共通用品] ・飛行機用プロポ送信機 (フタバ 6K (6ch-2.4GHz専用モデル)飛行機用T/Rセットなど)(デルタ翼ミキシング必須)
・小型受信機 FUTABA R3006SB-2.4G T-FHSS 受信機(6K標準レシーバー)FUTABA R2006GS-2.4G (S-FHSS)受信機, FUTABA R2106GF-2.4G 受信機など
・延長コード PILOT ST100mm(47498) x1本エルロンサーボ用
・カバーリング用フィルム Aフィルム等
・タイヤ PILOT スポンジタイヤ 45mm2個入(33118)
・タイヤ PILOT スポンジタイヤ 15mm2個入(33220)
・スピンナー PILOT ABスピンナー38mm 白(33315)赤(33316)カーボン柄(33381)
・ヒンジ PILOT イージーヒンジS(32002)
・リンケージパーツ PILOT 片ネジピアノ線20/35(33206)
・リンケージパーツ PILOT プラパーツツリー(33186)
・パーツ PILOT ホイルストッパー 内径3.1mm(33338)
・フィルム貼り用アイロン PILOT VIPアイロンType-R(47058) Type-F(47826)
・フィルム貼り用 HDヒートガン(47404)
・はさみ PILOT セレーションはさみ(47783)
・飛鳥フィルムボンド(48259)
・瞬間接着剤 OKボンドBW(43009)HW(43010)FX(43451)
エポキシ接着剤(30分硬化型)
PILOT バルサカンナ(47875)
PILOT サンディングブロック(25042)
・サンドペーパー
・その他、一般的な工具(カッターナイフ、ドライバーなど)
・ステッカー サポートページ(https://www.okmodel.co.jp/download/index.html)よりダウンロードして製作していただけます。
PILOT スポーツ機 キャバリーノ バルサキット 12147
**写真のモーターはER-222012d(生産終了品)です

[電動仕様の場合] ※ベニヤ製モーター取付台の材料はキット付属です ・サーボ Tahmazo TS-1034 (48544)x3個 ・モーター Tahmazo ER-221912dBM(48873)
※バックマウント、取付ネジ一式付 ・スピードコントローラー Tahmazo Pro.C A-30 (48827)※、ZTW ビートルシリーズ 30A BEC 空用ESCHTIRC ホーネット30A BEC 空用ESC (Hornet 30A BEC)、など
・バッテリー LP-3S1P2200RE (48865)※、DINOGY LIPO 11.1V2200mAh 30C (LC-3S2200D)など
・プロペラ APCプロペラ 8x4E
・プロペラアダプター PILOT PA3.18C6D (47628)※
・コネクター PILOT ゴールドコネクター4.0BL(33234)※、ゴールドコネクター4.0mm
・充電器 Tahmazo リポ専用充電器 (48451)、G-FORCE G3 LiPo/LiFe AC専用充電器(1-3セル)など
・ハンダ付け用具一式(ハンダごて、ヤニ入りハンダなど)
※PILOT ePack(イーパック)15(25202)は※印の商品を半田付しセットにした推奨商品です。

PILOT スポーツ機 キャバリーノ バルサキット 12147

[エンジン仕様の場合]
・受信機用バッテリー ・サーボ Tahmazo TS-1034 (48544)x4個
・エンジン 2サイクル 10クラス
・シリコン系接着剤
・燃料タンク PILOT 燃料タンク 120cc(33017)
・サイレンサー
・エクステンション
・アダプター
・APCプロペラ 7×4(46053)
・燃料チューブ PILOT シリコンチューブ ピンク1m(33333)またはブルー1m(33334)
・エンジン始動用具(ポケットブースター、燃料、スターター、プラグレンチなど)

PILOT スポーツ機 キャバリーノ バルサキット 12147
[引込脚仕様にする場合]

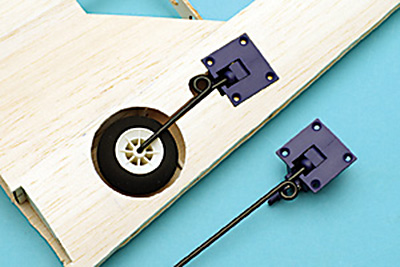

・引込脚  PILOT スープラリトラクト10(47396) ・サーボ PILOT 小型引込脚サーボR2611(47493)


■製品詳細

PILOT スポーツ機 キャバリーノ バルサキット 12147
着陸態勢に入った本機。低速でも安定した飛行を見せる。

PILOT スポーツ機 キャバリーノ バルサキット 12147
安定したナイフエッジ飛行を見せる本機。10クラスとは思えない、1クラス上の飛行性能を持っています。

PILOT スポーツ機 キャバリーノ バルサキット 12147

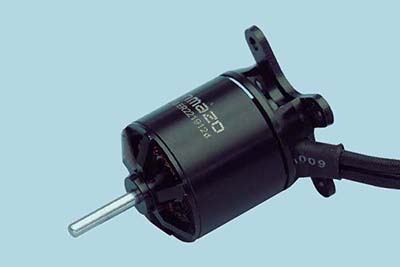

Tahmazoのバックマウント式ブラシレスモーターER-221912dBMを使えば簡単に電動仕様となります。

PILOT スポーツ機 キャバリーノ バルサキット 12147

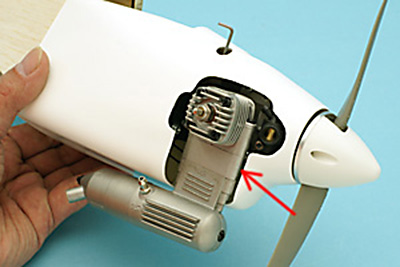

2C-10エンジンを使用する場合は別途「サイレンサー・エクステンション・アダプター」が必要になります。(矢印部)

PILOT スポーツ機 キャバリーノ バルサキット 12147

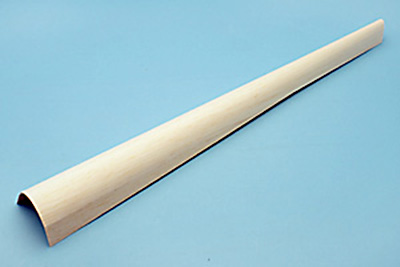

胴体上面プランク材は曲げ加工済み。面倒なプランク作業が簡単に行えます。

PILOT スポーツ機 キャバリーノ バルサキット 12147

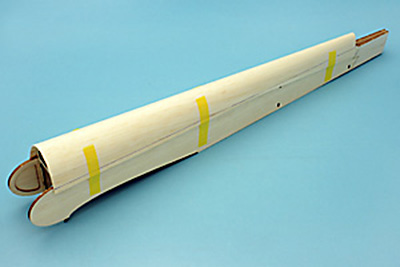

胴体上面にプランク材を接着したところ。第二胴枠から後ろが全て直線で構成されるシンプルなデザインです。

PILOT スポーツ機 キャバリーノ バルサキット 12147

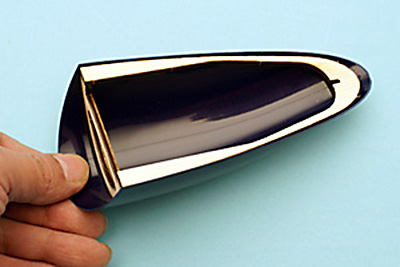

電動仕様の場合キャノピーを脱着式に組み立てます。写真のようにフレームを組みたて、スライドさせることによって取り付けます。

PILOT スポーツ機 キャバリーノ バルサキット 12147
電動仕様の場合、このキャノピー部からバッテリーの交換を行います。エンジン仕様の場合、キャノピーは接着します。

PILOT スポーツ機 キャバリーノ バルサキット 12147

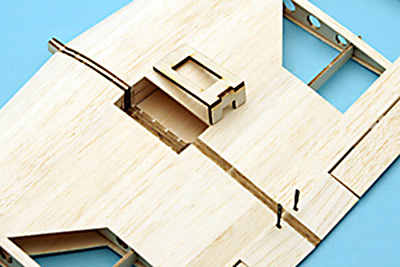

エルロンは通常の1サーボ式、Tahmazo TS-1034等のミニサーボがぴったり収まります。

PILOT スポーツ機 キャバリーノ バルサキット 12147

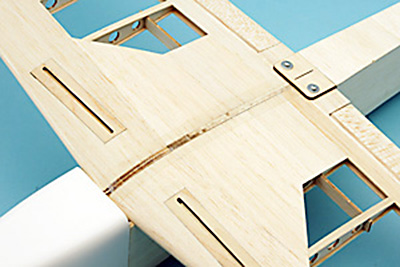

主翼はウイングボルトで胴体に固定、前縁付近のスリットにメインギアーを差し込んで固定します。


Specification:
翼長 964mm
主翼面積 16.6.dm2
全備重量 750-850g
全長 867mm
モーター Tahmazo ER-221912dBM (48873)(別売)
エンジン 2C 10クラス(別売)
RCメカ Radio AL,RD,EV,THまたはESC
飛行の難易度 中級者向け
機体の完成状態 バルサ組立キット
搭載可能なパワーユニット 電動モーター/グローエンジン
